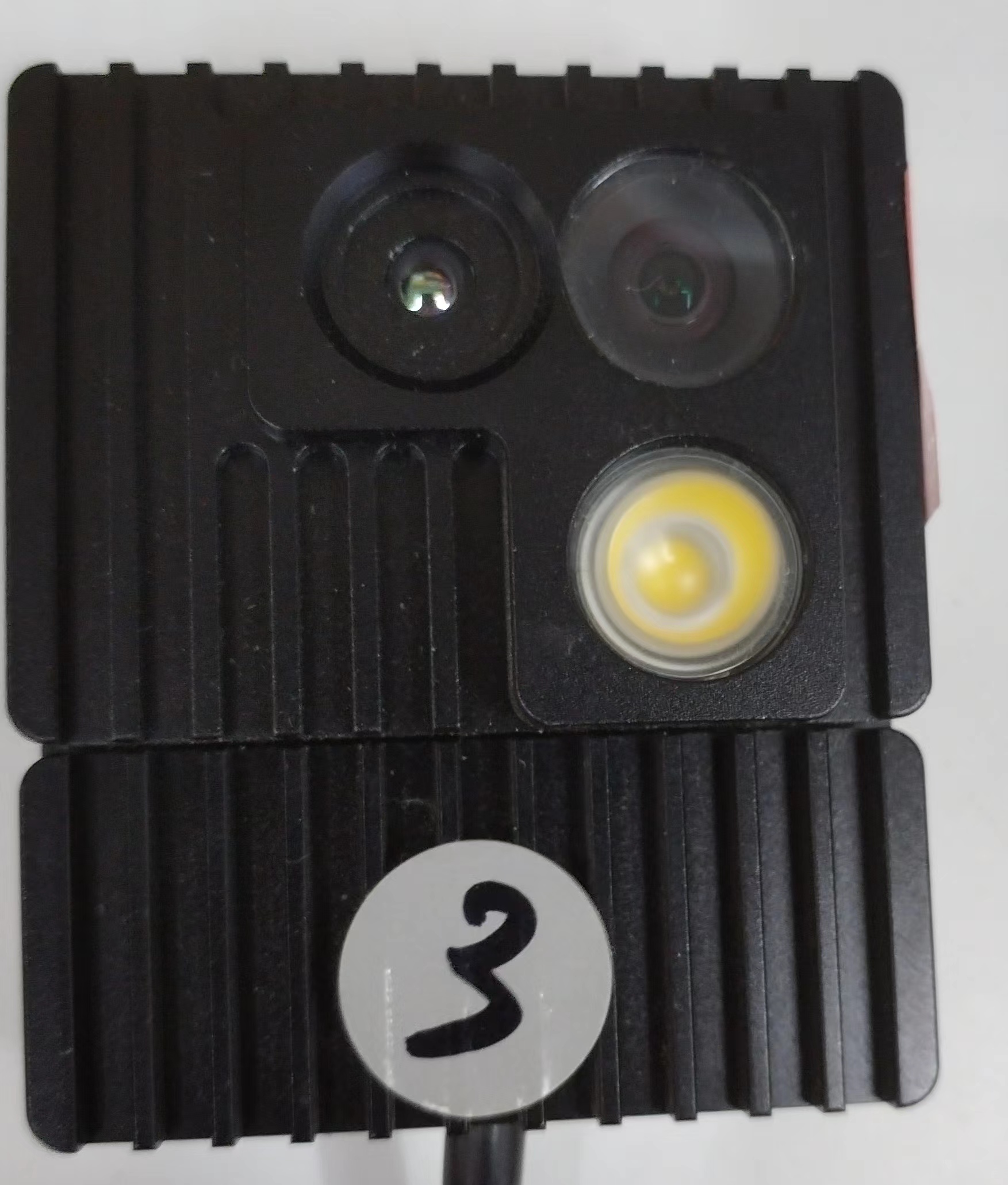

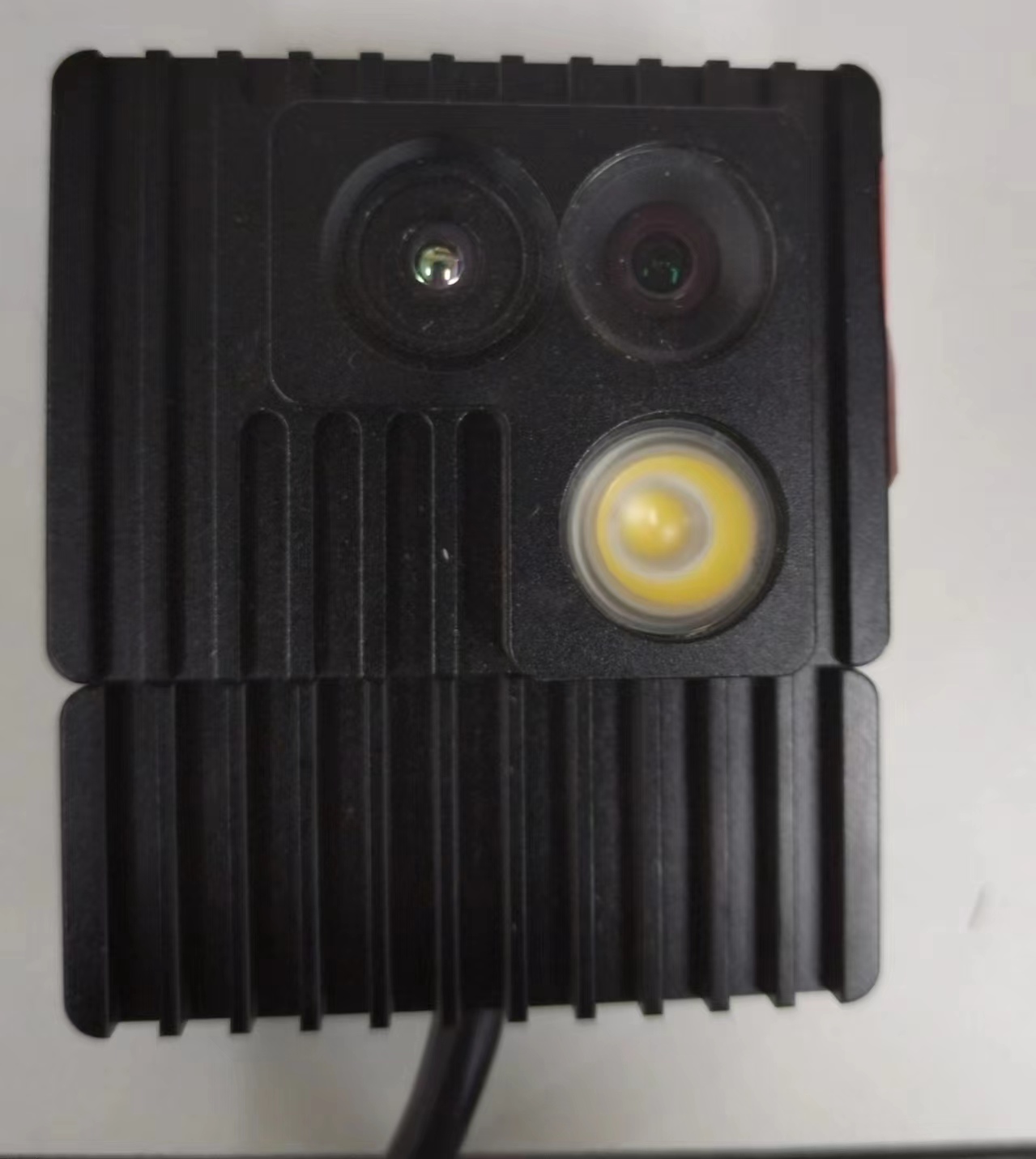

热成像卡片机
开关柜/变频器柜/变压器/UPS等关键设备；
超温预警：• 范围：-20℃~150℃或-20℃~300℃（G型）；
• 可点、线、面设定超温预警阈值；
升温预警：• 20℃/min～50℃/min的升温速率预警 ；
• 可同时监测6个区域温升异常升高预警；
烟雾检测：• 通过高清相机，前端嵌入烟雾识别算法，当检测到蔓延 的烟雾时预警；

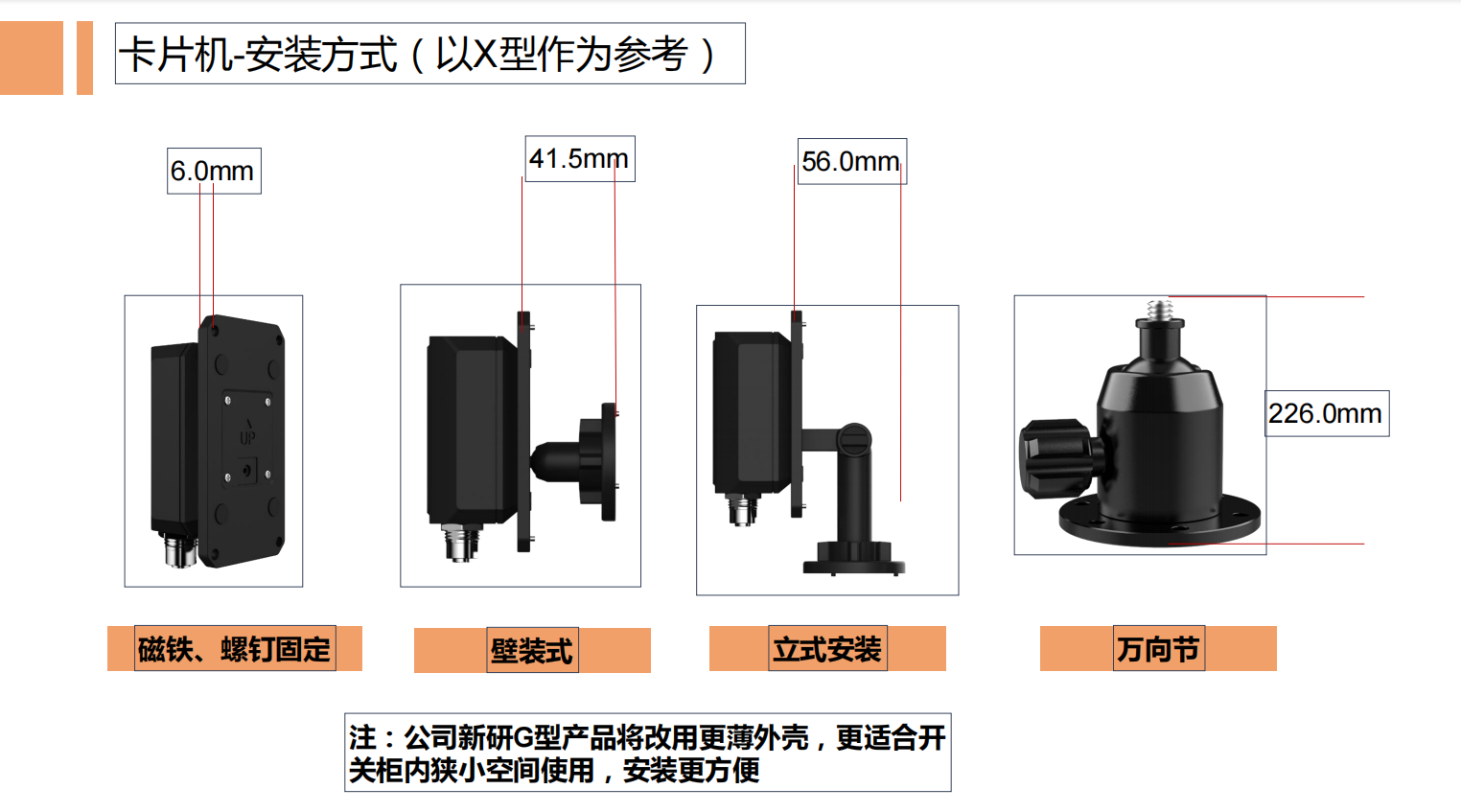

坚固易用：• IP67（X/G型）防护，一体化设计；声光报警，快速定 位异常；磁吸、吊装、壁装、柱状、独立支架等安装方法；
| 测温方式 | 优劣势对比 |
| 人工巡检 | 人力资源需求大，工作量大、效率低、缺乏实时性、巡检数据管 理困难 |
| 接触式测温传感器 | 非可视化，局部单点测温，安装点位多，需要与通电设备接出 |
| 热成像卡片机 | 可视化，非接触，智能分析报警，可靠性安全性高，单台设备覆 盖整个面所有目标的温度监测，更符合未来可视化运维需求。 |
开关柜、变频器柜、变压器、UPS等集成多种电气元件、结构紧凑，空间间隙小，且设 备处于密封及带电状态，无法直观观察内部情况，安全风险大。
♦技术参数
核心参数：
Ø 产品型号：CST-RX5389-M10系列
Ø 测温精度：±2℃（或者量程的±2%）
Ø 测温范围：-20℃~ +150℃/-20℃~ +300℃
Ø 热成像分辨率：320×240(X型)/160*120
Ø 热灵敏度NETD：≤45mk(@25℃ F#=1.0)
Ø 可见光分辨率：500万
Ø 视场角： 92°x69°（G型） 55°x42°（X型） 60°*45°
Ø 最小成像距离：0.1m(G型)，0.15m
Ø 供电方式：POE或9-36V(无级性)（X/G型）
Ø 功耗：≤1.5W(G型) ≤4.5W（X型和标准型） (25℃正常工作时)
♦检测目标
开关柜、配电柜
检测目标：柜体内部的线排、接头、电容圈 等易发热的电气部件
需求痛点：实时监测柜体内线排接头处温度 状态，预防电气事故，目前缺乏一种安全直 观可与平台联动的可视化测温监测手段
1、10kv，35kv开关柜中三相触头；
2、电气柜，电缆出线室内电缆触头；
3、馈线柜电缆触头 ；
4、变压室内电缆触头；

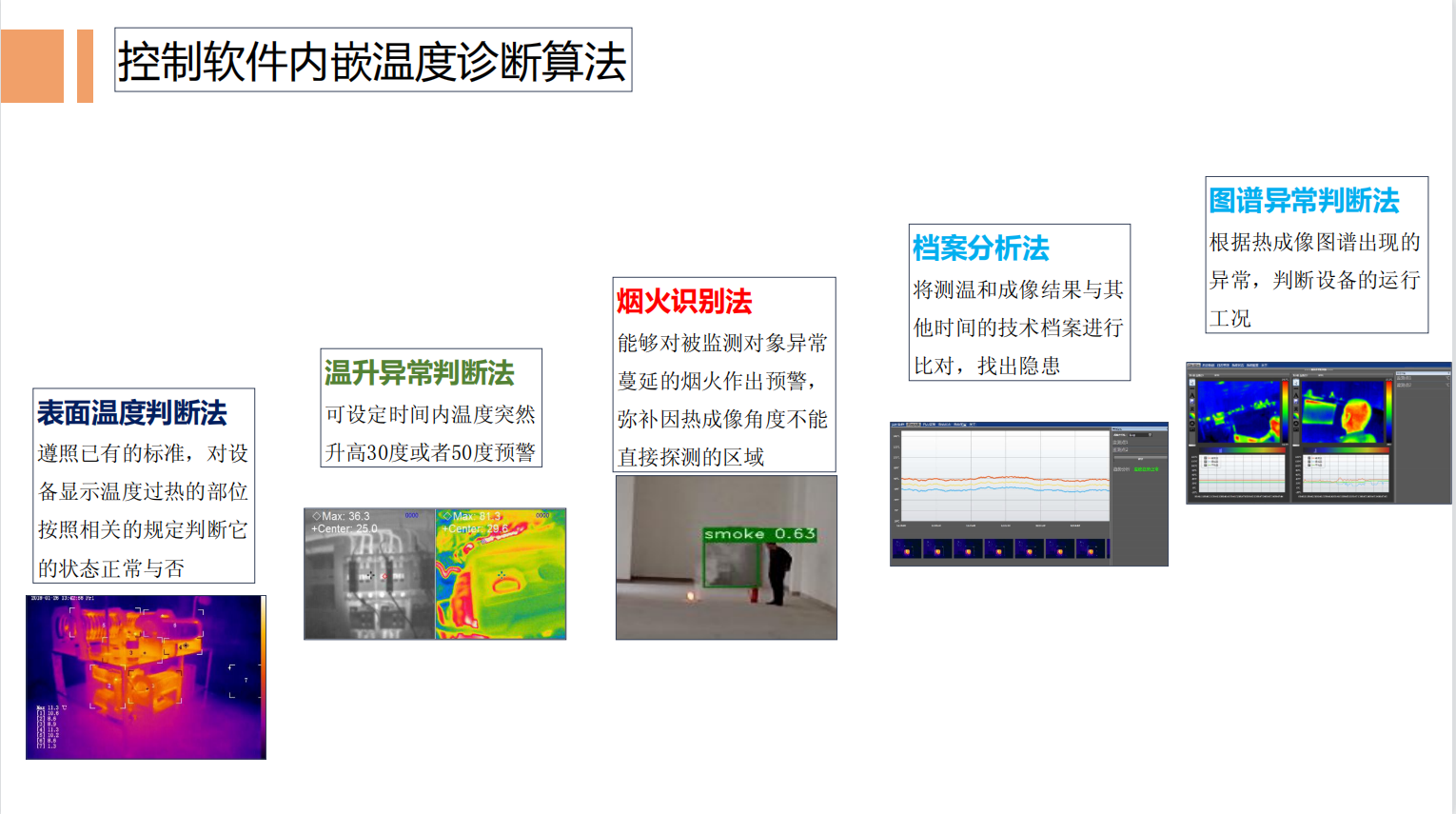

♦功能特点

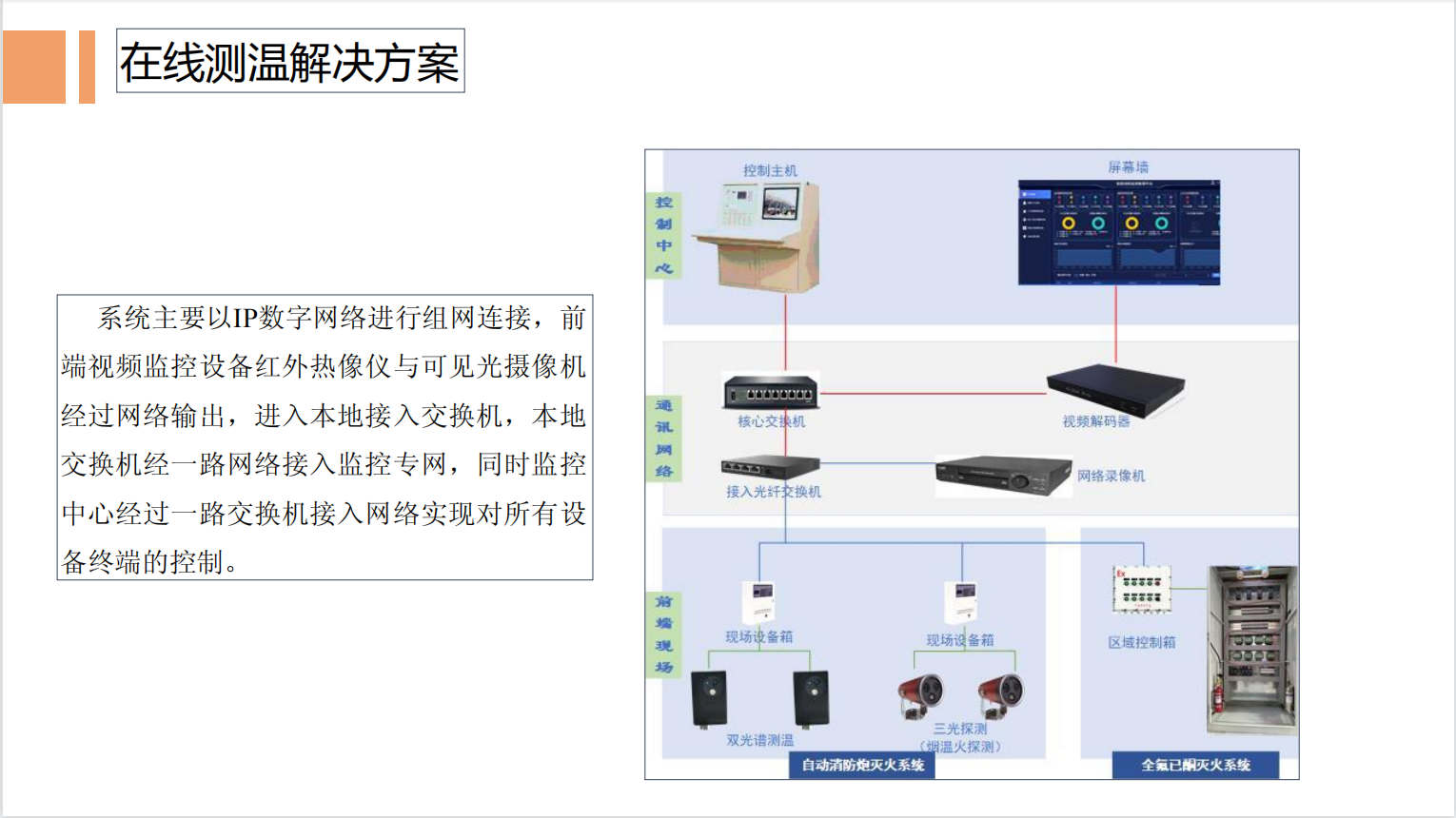

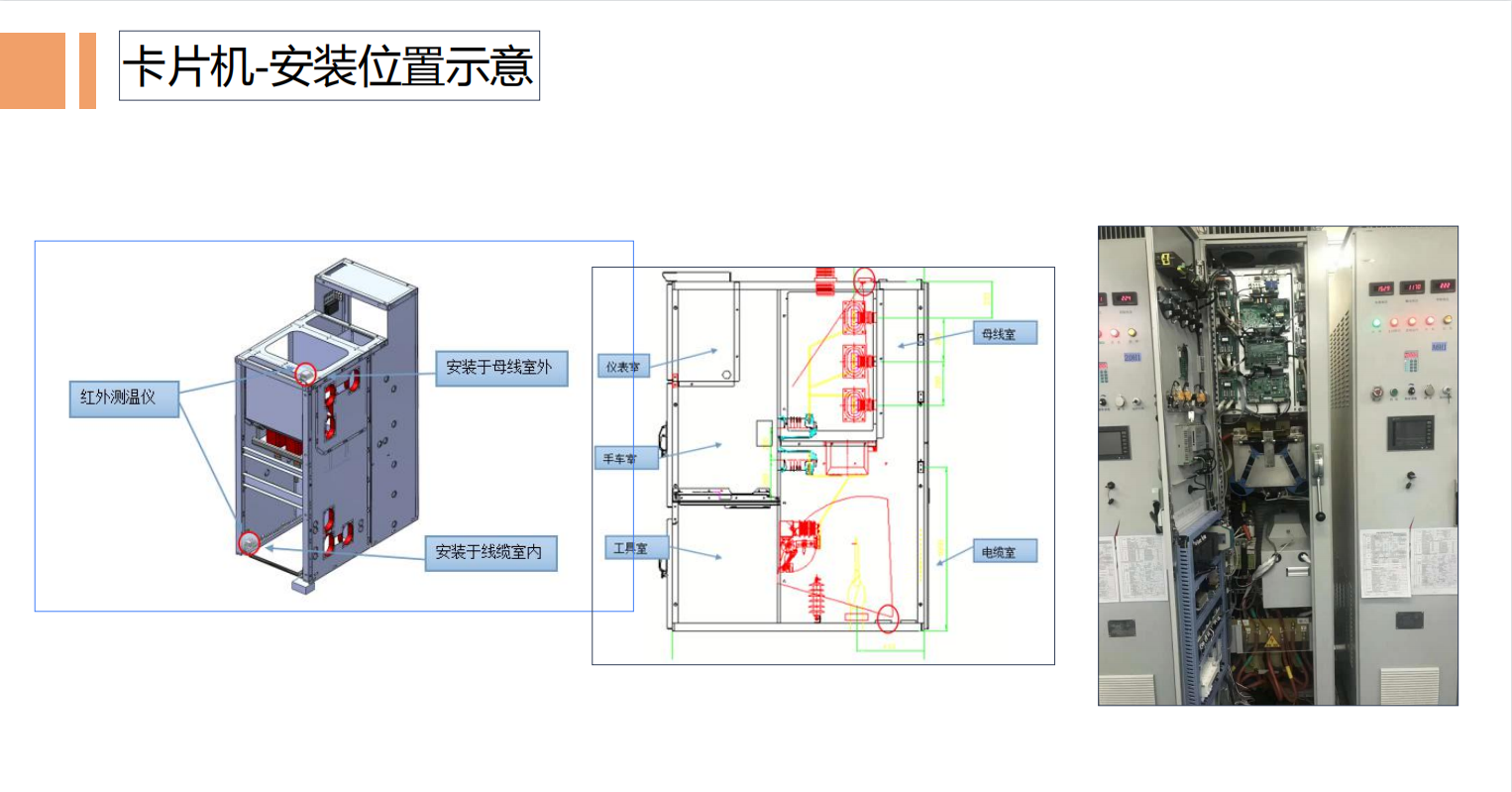

♦系统现场安装
